原来小型数控龙门铣床的结构是这样的
发布时间:2020-05-04浏览次数:492

今天我们聊一下数控龙门铣床的结构,几天前客户曾详细的询问过我们,老规矩有人问问题,我们会及时把问题更新放在新闻资讯中,小型数控龙门铣床的外形与龙门刨床相似,区别在于它的横梁和立柱上装的不是刨刀刀架而是带有主轴箱的铣刀架,并且龙门铣床的纵向工作台的往复运动不是主运动,而是进给运动,而铣刀的旋转运动是主运动。

小型数控龙门铣床的结构组成如下

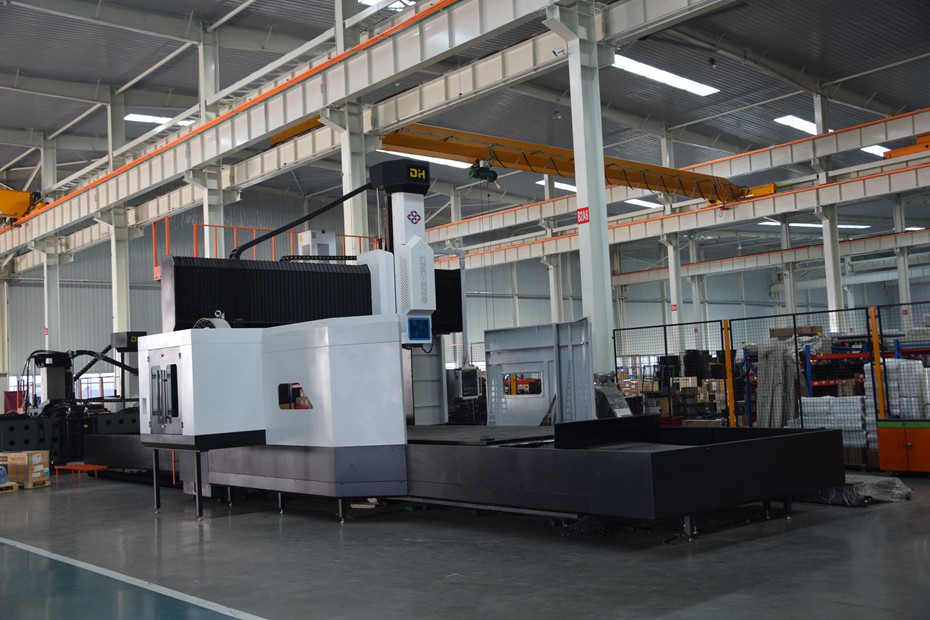

小型数控龙门铣床由门式框架、床身工作台和电气控制系统构成。


门式框架由立柱和顶梁构成,中间还有横梁。横梁可沿两立柱导轨作升降运动。横梁上有1~2个带垂直主轴的铣头,可沿横梁导轨作横向运动。两立柱上还可分别安装一个带有水平主轴的铣头,它可沿立柱导轨作升降运动。这些铣头可同时加工几个表面。每个铣头都具有单独的电动机(功率大可达150千瓦)、变速机构、操纵机构和主轴部件等。


卧式长床身上架设有可移动的工作台,并覆有护罩。加工时,工件安装在工作台上并随之作纵向进给运动。


小型数控龙门铣床还有一些变型以适应不同的加工对象。


1.龙门镗铣床:横梁上装有可铣可镗的铣镗头,其主轴(套筒或滑枕)能作轴向机动进给并有运动微调装置,微调速度可低至5毫米/分。可进行镗孔及铣削作业。


2.龙门钻铣床:横梁上装有动力头,通过接杆装钻头或铣刀,可完成钻孔及铣削作业。


小型数控龙门铣床床身上装设有X轴导轨,龙门铣床工作台跨越紧固在该床身上。工作台上方活动跨越架设有龙门架,龙门架还包括有:龙门架拖板,龙门架拖板活动夹持于该X轴导轨上。Z轴导轨,装设于龙门架上。


横梁,该横梁装设有一Z轴拖板,横梁通过该Z轴拖板而活动夹持于该Z轴导轨上,横梁上还装设有Y轴导轨。


铣削装置,小型数控龙门铣床铣削装置活动装设于该Y轴导轨上,使该龙门架在数控电路控制系统的控制下,作X、Y、Z三轴的立体空间铣削加工。该数控龙门铣床具有高精度的铣、钻、镗、削等操作。

精科大恒是专业的数控龙门铣床生产厂家,40年行业经验专注小型、大型数控龙门铣床的生产研发,已成功为上千家企业交付数控龙门铣床、龙门加工中心机床设备,受到了广泛好评和支持,本公司生产的龙门宽度1.8米的小型数控龙门铣床用途多样化,具有精度高、效率快、安全、性能稳定的突出优势,在同类型龙门系列产品中具有性价比高,用途广泛的特点,我们欢迎您的垂询,如您对我们的机床产品感兴趣,还可以进行线上看厂和实地来厂考察!
